ラズパイ６日目②：カメラモジュールから動画撮影してポーズを判定する

Raspberry Pi EdgeTPU Coral PoseNet Python

Raspberry Pi + Edge TPU + PoseNetで、カメラモジュールで撮影した動画をリアルタイムに姿勢推定させてみます。
さらに、特定のポーズを判定してTerminalに出力するプログラムを作成しました。

作ったもの


右手を上げたら「POSE:RIGHT HAND UP」、左手を上げたら「POSE:LEFT HAND UP」、両手を上げたら「POSE:BANZAI」を出力するプログラムです。また、顔部分には円形オブジェクトを重ねています。

カメラモジュールで撮影した動画をリアルタイムに姿勢推定する

この部分は用意されているサンプルプログラム pose_camera.py をそのまま流用したので割愛します。

特定のポーズを判定する

苦労したのがこの部分。Keypointの座標からどうやってポーズを判定させればよいものか…

zigsow.jp

このあたりのサイトを参考しようとするも、リンク先「やってみよう！Kinectアプリ開発」のサイトは閉鎖されていて詳細がわからない。 （英語サイトはいくつか見つけたが読む気が起きず… 技術者にはやはり英語力が必要だ…）

それでも

関節の向きから方向ベクトルを取得する方法と、関節の向き同士の角度を調べるために内積を計算する方法

てな一文があったので、「ベクトル　内積　角度」で検索けんさく

nomoreretake.net

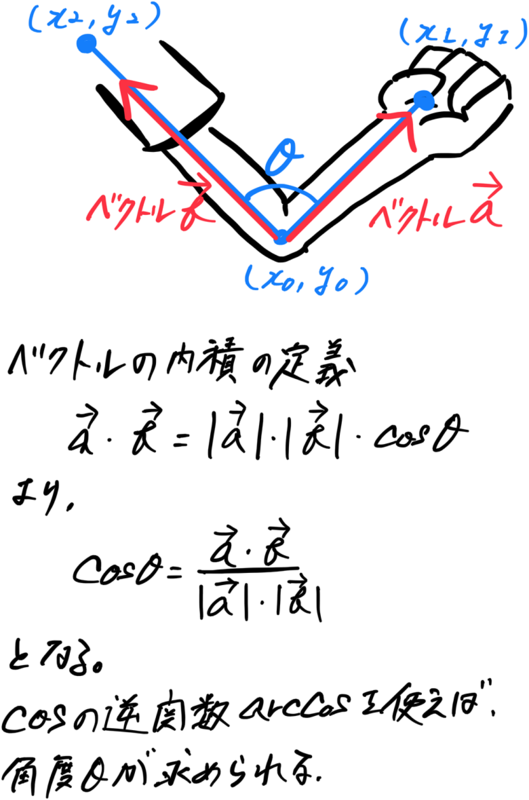

つまりこういう手順で関節の角度が求められる、と。

ベクトルの内積から関節角度を求める

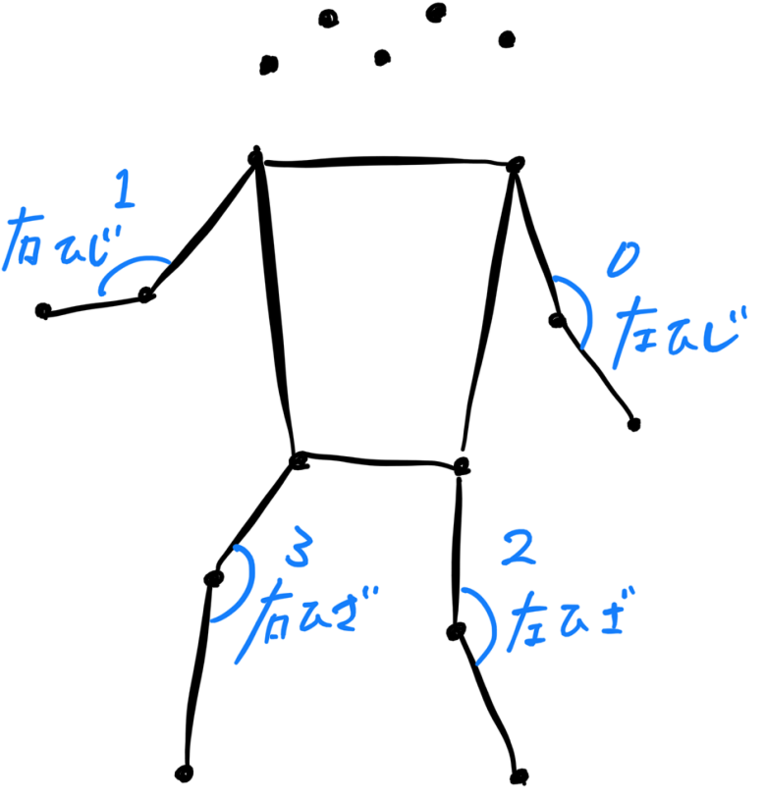

numpyを利用して左右ひじ関節、左右ひざ関節の角度を求めることができました。

import numpy as np

def calculate_jointAngles(pose):
    angles = []

    #左ひじの角度
    x1=pose.keypoints.get('left wrist').yx[1]
    y1=pose.keypoints.get('left wrist').yx[0]
    x0=pose.keypoints.get('left elbow').yx[1]
    y0=pose.keypoints.get('left elbow').yx[0]
    x2=pose.keypoints.get('left shoulder').yx[1]
    y2=pose.keypoints.get('left shoulder').yx[0]

    deg=np.round(inner_Calc(x0, x1, x2, y0, y1, y2))
    angles.append(deg)

    #右ひじの角度
    x1=pose.keypoints.get('right wrist').yx[1]
    y1=pose.keypoints.get('right wrist').yx[0]
    x0=pose.keypoints.get('right elbow').yx[1]
    y0=pose.keypoints.get('right elbow').yx[0]
    x2=pose.keypoints.get('right shoulder').yx[1]
    y2=pose.keypoints.get('right shoulder').yx[0]

    deg=np.round(inner_Calc(x0, x1, x2, y0, y1, y2))
    angles.append(deg)

    #左ひざの角度
    x1=pose.keypoints.get('left ankle').yx[1]
    y1=pose.keypoints.get('left ankle').yx[0]
    x0=pose.keypoints.get('left knee').yx[1]
    y0=pose.keypoints.get('left knee').yx[0]
    x2=pose.keypoints.get('left hip').yx[1]
    y2=pose.keypoints.get('left hip').yx[0]

    deg=np.round(inner_Calc(x0, x1, x2, y0, y1, y2))
    angles.append(deg)

    #右ひざの角度
    x1=pose.keypoints.get('right ankle').yx[1]
    y1=pose.keypoints.get('right ankle').yx[0]
    x0=pose.keypoints.get('right knee').yx[1]
    y0=pose.keypoints.get('right knee').yx[0]
    x2=pose.keypoints.get('right hip').yx[1]
    y2=pose.keypoints.get('right hip').yx[0]

    deg=np.round(inner_Calc(x0, x1, x2, y0, y1, y2))
    angles.append(deg)

    return angles


def inner_Calc(x0, x1, x2, y0, y1, y2):
    if all([x0, x1, x2, y0, y1, y2]):
        va=np.array([x1-x0,y1-y0])
        vb=np.array([x2-x0,y2-y0])

        innr=np.inner(va,vb)
        nrm=np.linalg.norm(va)*np.linalg.norm(vb)
        deg = np.rad2deg(np.arccos(np.clip(innr/nrm, -1.0, 1.0)))

    else:
        deg = -1

    return deg

ポーズを判定する

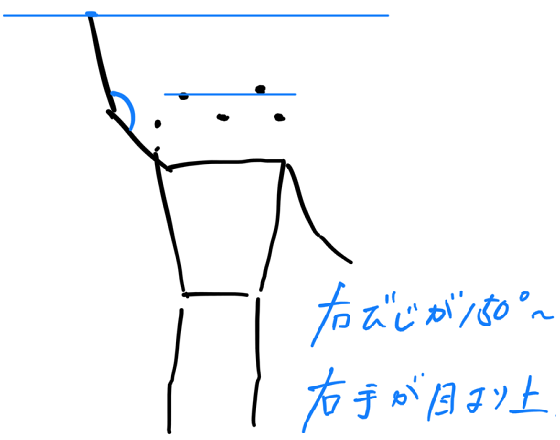

関節の角度が取得できたので、次はポーズ判定させてみます。「右手をあげた状態」を
* 右ひじ関節の角度 >= 150° * 右手首が右目よりも上にある
として判定させます。

「左手をあげた状態」「両手を上げた状態」も同様にして判定させます。

def pose_check(pose,angles):
    result = ''
    rHandUp = 0
    lHandUp = 0

    if angles[1]>150 and pose.keypoints.get('right wrist').yx[0] < pose.keypoints.get('right eye').yx[0]:
        rHandUp=1

    if angles[0]>150 and pose.keypoints.get('left wrist').yx[0] < pose.keypoints.get('left eye').yx[0]:
        lHandUp=1

    if rHandUp==1 and lHandUp==1:
        result='BANZAI'
    elif rHandUp==1:
        result='RIGHT HAD UP'
    elif lHandUp==1:
        result='LEFT HAD UP'

    return result

単純なポーズなら判定できることがわかりました。
ただ、判定結果には若干ゆれがあるので、「一定フレーム数以上で同じポーズ判定をされたら正式に認定する」みたいな処理をしないと使えなさそうです。
